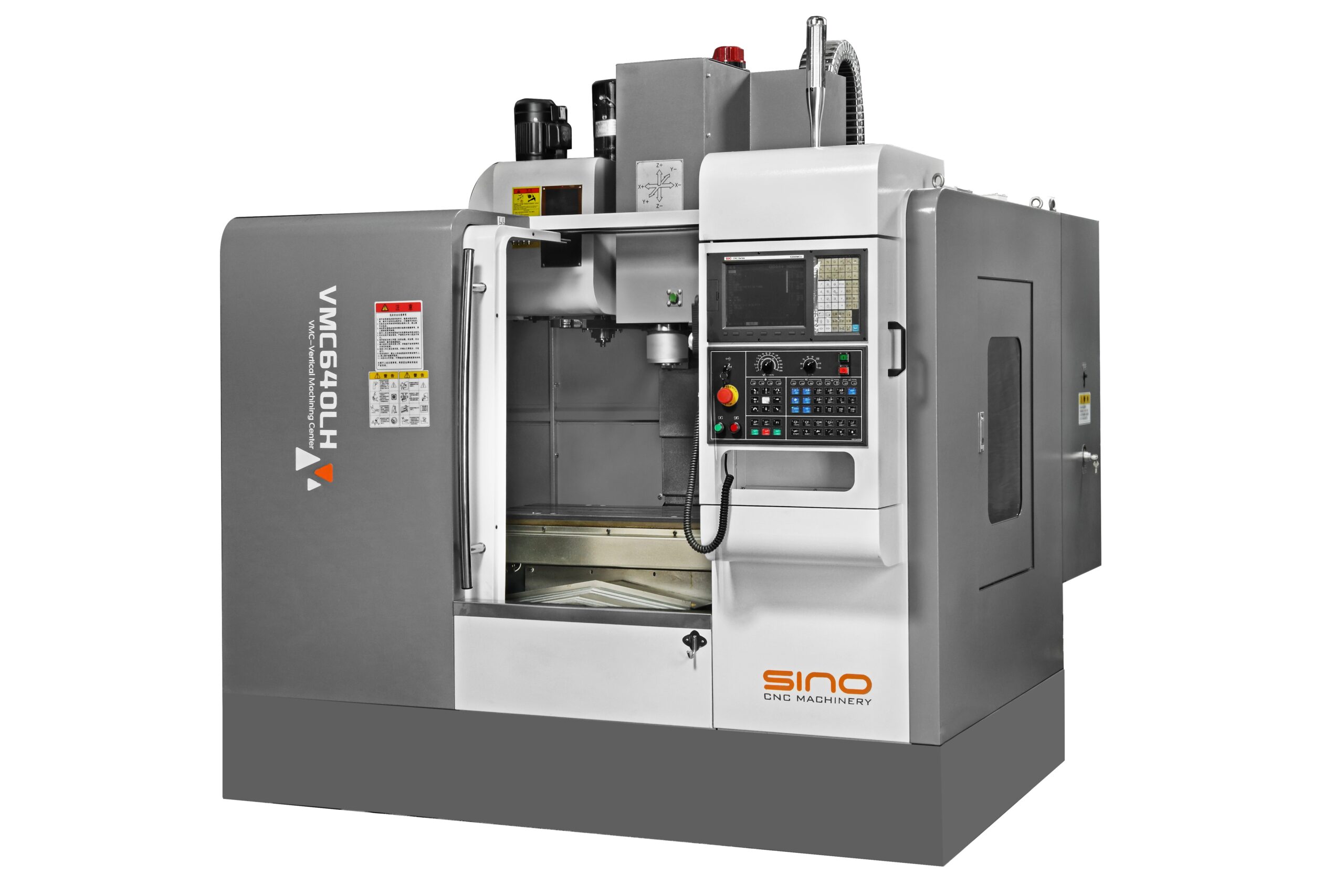

SINO Modelo VMC-640HL

Categoría:

Descripción

● Excelente Centro de Mecanizado Vertical de alta calidad y eficiencia con
Guías Lineales en los 3 ejes.

● Todas las piezas estructurales de fundición, se han realizado con tratamiento de envejecimiento dos veces para eliminar las tensiones residuales internas.

● Todas las áreas de ensamble y conexión mecánica son rasqueteadas manualmente por trabajadores experimentados.

● Husillo de alta potencia y alto par para mayor eficiencia y precisión en el corte.

● Componentes importados de Alemania / Japón / Taiwán para garantizar la calidad.

● El tornillo de bola pretensado asegura una mejor rigidez y estabilidad.

● Últimos controles FANUC OI MF, SIEMENS 828D, MITSUBISHI M80.

CARACTERISTICAS

CODE ITEM   DETAILS
1 MESA DE TRABAJO (Ancho × Largo） mm 900×400
2 RANURAS T mm 3-18
3 DISTANCIA ENTRE RANURAS mm 100
4 MAX. PESO SOBRE LA MESA kg 350
RECORRIDOS
5 EJE X mm 640
6 EJE Y mm 400
7 EJE Z mm 500
8 DISTANCIA DE LA COLUMNA AL HUSILLO mm 476
9 DISTANCIA DE LA MESA AL HUSILLO mm 120-620
HUSILLO
10 CONO DEL HUSILLO BT40
11 VELOCIDAD DE HUSILLO r/min 20-8000
12 TRANSMISION DEL HUSILLO CORREA
13 MODELO DEL MOTOR PRINCIPAL FANUC βiI6/ 12000
14 POTENCIA DEL MOTOR PRINCIPAL kw 5.5
15 POTENCIA DEL MOTOR PRINCIPAL 30 Min. kw 7.5
16 TORQUE DEL MOTOR PRINCIPAL Nm 26.3
17 TIPO DE EQUILIBRIO DINAMICO HUSILLO G1
18 PRECISION DEL HUSILLO SPINDLE FACE RUNOUT:0.005mm
SPINDLE RADIAL RUNOUT :NEAR-END 0.007mm
MEDIDA DEL PORTA HERRAMIENTA
19 CONO DE HERRAMIENTA ESTANDAR MSA403  BT40
20 TIRADOR ESTANDAR MSA403  P40T-1
AVANCES
21 X/Y MOTOR DE AVANCE MODELO βiSC 8/3000
22 X/Y MAX. VELOCIDAD MOTOR AVANCE r/min 3000
23 X/Y POTENCIA DEL MOTOR DE AVANCE kw 1.2
24 X/Y TORQUE DEL MOTOR DE AVANCE Nm 7
25 Z  MOTOR DE AVANCE MODELO βiSC 22B/2000
26 Z   MAX. VELOCIDAD MOTOR AVANCE r/min 2000
27 Z   POTENCIA DEL MOTOR DE AVANCE kw 2.5
28 Z  TORQUE DEL MOTOR DE AVANCE Nm 20
29 X/Y  AVANCE RAPIDO m/min 30
30 Z  AVANCE RAPIDO m/min 24
31 AVANCE DE CORTE mm/min 15000
MAGACIN DE HERRAMIENTAS
32 MAGACIN DE HERRAMIENTAS TIPO MANIPULATOR
33 CAPACIDAD pcs 16
34 MAX. DIAMETRO DE HERRAMIENTA mm Ф78
35 DIAMETRO HERRAMIENTA SIN VESINA mm Ф120
36 MAX. PESO DE HERRAMIENTA kg 8
37 MAX. LARGO DE HERRAMIENTA mm 220
38 TIEMPO DE CAMBIO DE HERRAMIENTA s 3.5
39 FORMA DE CAMBIO DE HERRAMIENTA FORWARD/REVERSAL
POTENCIA DE ALIMENTACION
40 CAPACIDAD ELECTRICA KVA 20
41 CAPACIDAD BOMBA REFRIGERACION L/min 40
42 PRESION DE AIRE kg 6～8
43 REQUERIMIENTO DE POTENCIA 380V±10% 50Hz
REQUERIMIENTOS AMBIENTALES
44 TEMPERATURA DE USO 0℃～40℃
45 HUMEDAD RELATIVA 20%～80%
DIMENSIONES DE LA MAQUINA
46 DIMENSIONES DE LA MAQUINA mm 2200×2100×2550
47 PESO DE LA MAQUINA kg 4100
48 CARENADO   FULL PROTECCION
PRECISION
49 X/Y/Z  PRECISION DE POSICIONAMIENTO mm ±0.010
50 X/Y/Z  REPETIBILIDAD mm ±0.005

2.2 DIAGRAM
